화웨이 LTE 공유기 사용 안내

      *. 중국서 L2TP 는 수시 차단하므로 중국 사용자에 대해서는 L2TP 계정 당분간 판매 않습니다.
    중국을 자주 방문하거나 중국 내에서 이동을 많이 하는 경우 인터넷 문제로 고생을 많이 합니다.

    중국은 지역에 따라 인터넷 속도가 천차 만별이고, 호텔도 3 성급 이하(격리 호텔 포함)는 속도가 느려 해외 사이트 열기도 힘들고 VPN 연결도 잘 안됩니다.
    일부 호텔, 학교 등에서는 VPN 을 차단하기도 합니다.

    특히 중국 이동(China Mobile) 라인이나 이동 유심을 사용하는 경우는 VPN 연결도 잘 안되고 연결해도 속도가 너무 느려 동영상은 힘듭니다.

    이런 경우에 아래 LTE 망을 사용하는 공유기를 사용하십시오.(화웨이 제품입니다.)
    즉 유심칩을 꼽는 공유기라고 보면 됩니다.(필히 연통 유심을 꼽으십시오.)

    이 공유기는 유선 인터넷 라인 및 스마트폰에서 사용하는 LTE 데이타망 모두 사용 가능하므로(유심 칩 장착시) 유선 인터넷 라인을 사용할수 없어도 스마트폰이 연결되는 지역이면 어디든 사용 가능합니다.

    즉 음성 통화 기능이 없는 스마트폰과 같습니다.

    이 공유기는 리눅스랩 L2TP 서버를 연결할수 있습니다.

    VPN 연결 기능이 없는 X-박스, 플레이스테이션, 애플TV, VR 기기 등을 해외(중국 제외)에서 사용시 유용합니다.


  1. 모델명

    B311B-853, B316-855, B311As-853

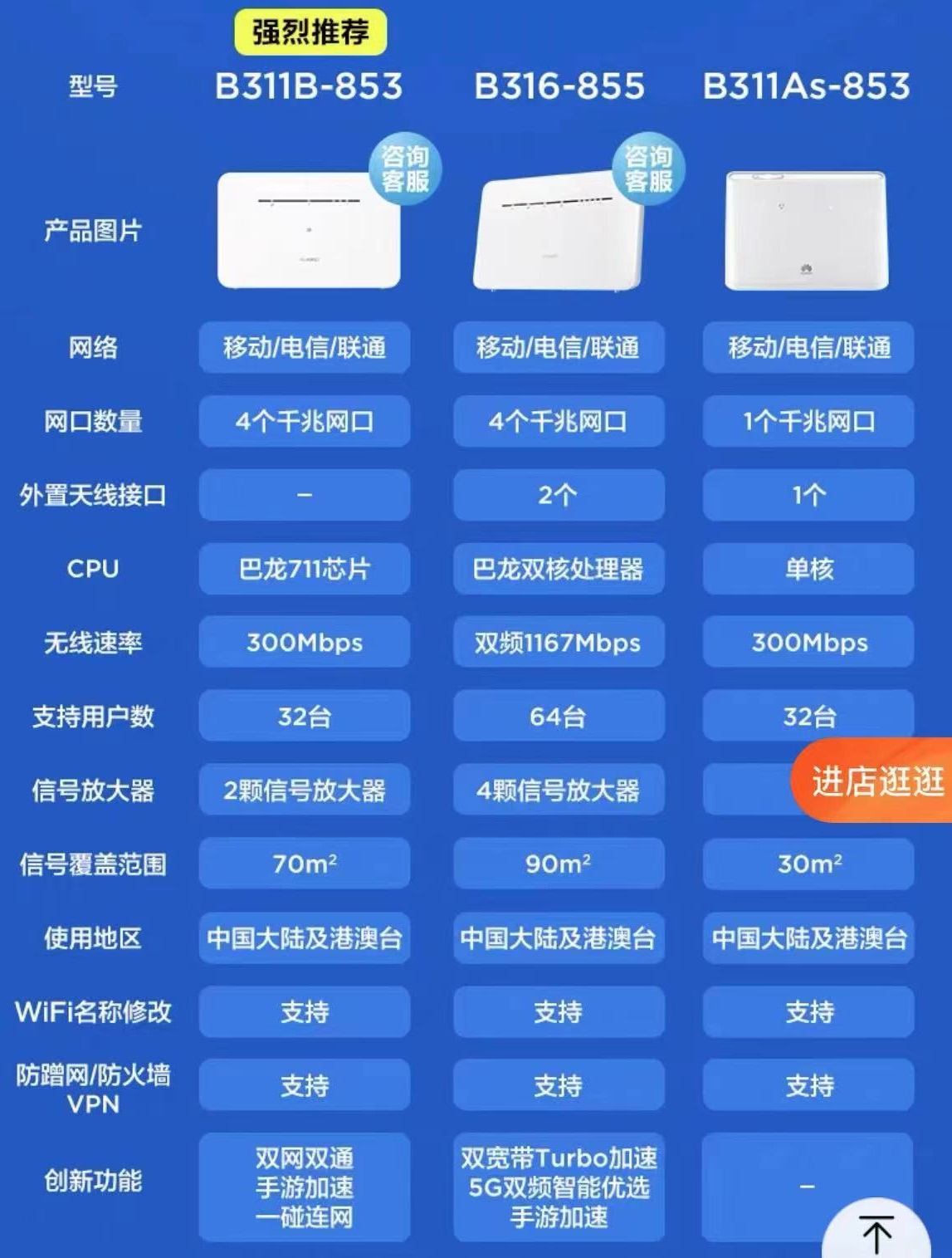

  2. 모델별 기능 비교

    - 우측 표 참조

    *. 유선 인터넷 라인을 사용한다면 셋 다 큰 차이 없습니다.
      (B311B-853 모델을 추천합니다.)

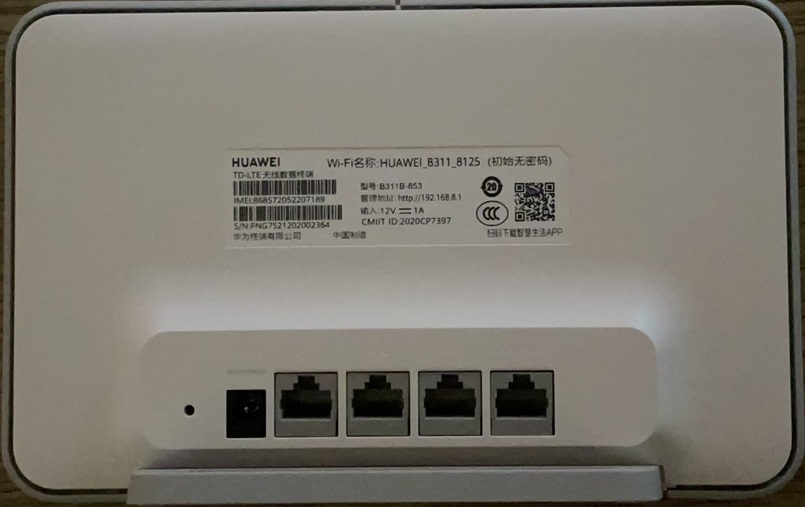

    *. 아래는 이 공유기의 뒤면 사진(B311B-853)


  3. 이 공유기의 용도

    [주의]

    - 공유기서 L2TP를 사용하면 속도가 느리므로 인터넷이 느리면 동영상에서 고화질 시청 힘듭니다.

    - 윈도우, 폰 등에서는 IKEv2를 사용하십시오.

    1. 집/호텔/학교 기숙사 인터넷이 느린 경우, 또는 인터넷 라인이 중국 이동(China Mobile)이거나 다른 재판매 업체거라 속도가 너무 느려 IKEv2 연결이 안되거나 연결되도 속도가 느린 경우

    2. 호텔, 학교에서 VPN을 차단 한 경우

    3. X-박스, 플레이스테이션 등의 게임기, 애플 TV, VR(오큘러), 크롬캐스트 등을 중국서 사용할때

    4. 중국에서 차단된 한국 인터넷폰(070 전화)를 사용시


    [A] 위의 1, 2 의 경우는

    공유기에 연통 유심(LTE 지원)을 꼽고 연통 데이타를 사용하십시오.
    피시나 폰은 이 공유기로 연결해서 IKEv2 사용 하십시오.


    [B] 위의 3, 4 의 경우는

    • 화웨이 공유기에 인터넷 라인(유선)을 연결하고 Coreavpn L2TP 서버를 연결하십시오.

      • 중국 이동 라인(China Mobile) 쓰지 마십시오.
      • 아래 "L2TP VPN 연결 방법"을 참고하십시오.
      • 아래 4 번에서 L2TP 서버 계정을 신청해야 합니다.

    • 인터넷 라인을 다른 공유기에 먼저 연결하고 그 공유기에 화웨이 공유기를 연결해서 화웨이에서 L2TP 서버를 연결해야 합니다.

      노트북이나 폰은 상단 공유기에 연결하고 게임기, 애플 TV 등만 화웨이로 연결해야 합니다.

      *. 아래 "【2】" 번 글 및 이 글 【9】 번 참고하십시오.

  4. L2TP를 사용하려면 L2TP 서버용 계정을 신청해야 합니다.

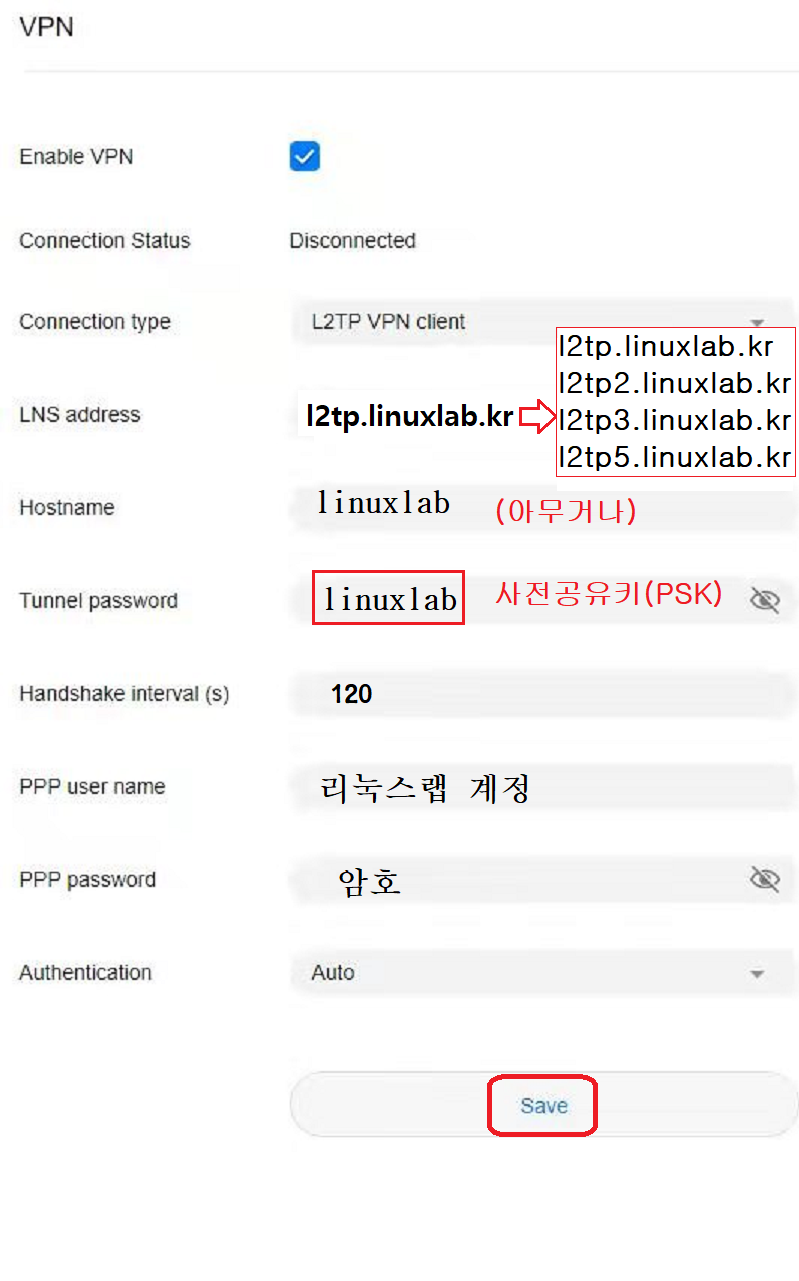

【1】 L2TP VPN 연결 방법
    [주의] : 공유기에서 연결하기 전에 윈도 PC 또는 아이폰에서 먼저 연결해 보십시오.

  1. Enable VPN : 체크

  2. Connection Status :

    "Disconnected" 라 나오면 현재 연결이 안된 상태입니다.

  3. Connection type : L2TP VPN Client

  4. LNS address

    리눅스랩 L2TP 서버 주소를 입력하십시오.

  5. Hostname : 아무거나

  6. Tunnel password(사전 공유키) : linuxlab

  7. PPP user name : 리눅스랩 계정(아이디)

  8. PPP password : 계정 암호

  9. Authentication : Auto

    *. 입력 후에 "Save"

*. 4 ~ 8 번 입력시 앞,뒤, 중간에 절대 공백을 넣지 마십시오.


  • 이 공유기에 DNS 서버 주소 입력하는 부분이 있을겁니다, DNS 서버 주소에 아래 둘을 넣으십시오.
    (필수는 아니나 넣는게 좋습니다.)

    168.126.63.1
    203.248.252.2

  • 이 공유기에 연결 되는 장비(PC/폰/게임기)에서도 필히 DNS 서버 주소를 위 IP로 지정하십시오.

  • L2TP Client 기능이 있는 공유기라도 설정에 "사전 공유키(PSK)" 를 입력하는 부분이 없다면(ASUS 등) 저희 L2TP 연결 안됩니다.
【2】 두 대의 공유기를 사용해서 화웨이서는 L2TP를 사용하고 PC, 폰은 IKEv2를 사용하기
*. 아래 구성은 인터넷(TCP/IPv4)에 대한 기본 지식이 없으면 설정하기 힘듭니다.
화웨이 공유기 한 대만 써서 인터넷 라인을 화웨이에 연결하고 화웨이서 L2TP 서버를 연결시 그 공유기에 연결된 모든 장비(PC, 폰, 게임기 등)는 공유기의 L2TP VPN 연결을 공유하므로 아래 두 가지 문제가 발생합니다.
  1. L2TP 는 속도가 느리므로(IKEv2 보다 두 배는 느림) 윈도우나 폰에서 동영상을 볼때 고화질 힘듭니다.

  2. 윈도우나 폰에서 중국 사이트 열 때도 한국을 거치므로 중국 사이트 또는 웨이신은 상당히 느립니다.

두 대의 공유기를 사용하면 윈도, 폰은 속도가 빠른 IKEv2를 사용하고, VPN 기능이 없는 게임기나 애플 TV 만 화웨이의 L2TP를 사용하게 구성 가능합니다.

이 경우 윈도나 폰에서 IKEv2 를 연결 않으면 상단 공유기의 중국IP로 나가므로 중국 사이트 열때나 웨이신 사용시도 속도 느려지지 않습니다.

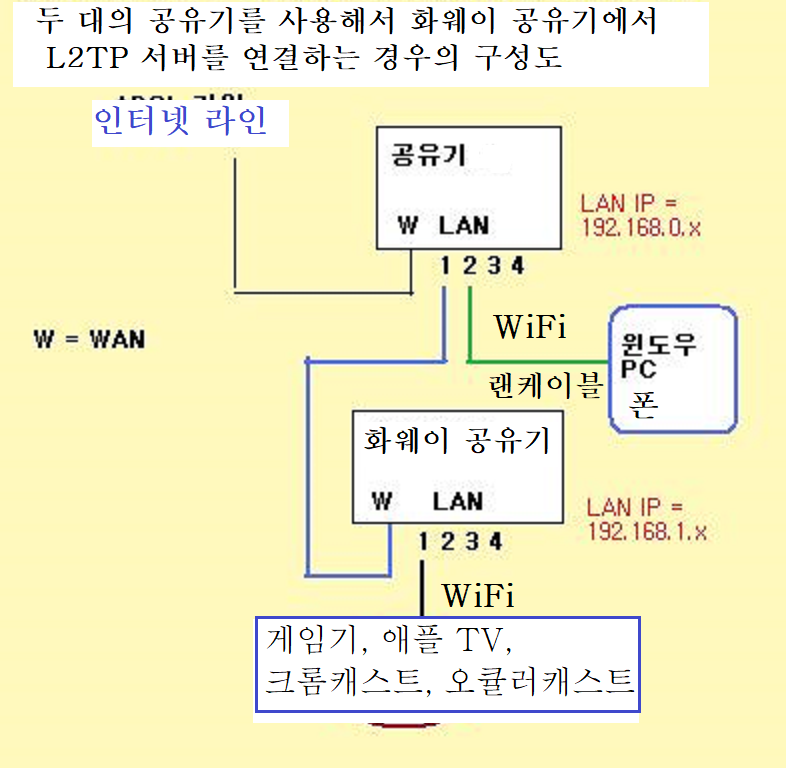

우측 그림이 두 대의 공유기를 사용할 경우의 구성도입니다. 이 방법을 사용하십시오.

ikev2 연결이 되는 장비(윈도우, 맥, 폰 등)는 무조건 상단 공유에 연결해서 ike2 를 사용하고, ikev2 연결이 안되는 장비만 화웨이 공유기에 연결하세요.

[주의] 위 그림대로 구성시 두 공유기의 랜에서 할당하는 IP 주소(LAN IP)의 네트워크 주소가 달라야 합니다.
   *. 네트워크 주소는 IP 주소의 앞 세자리를 말합니다.(하나는 192.168.0, 다른 하나는 192.168.1 을 사용 하십시오.)
【3】 L2TP 서버용 계정 받기

  1. L2TP를 사용하려면 "비고"에 "L2TP 사용" 으로 표기 하십시오.(IKEv2 는 사용 안됩니다.)

  2. IKEv2 무료 테스트 계정 신청해도 L2TP 사용 됩니다.

    *. L2TP 유동 IP 사용시 국내의 어떤 사이트, 게임도 차단 안됩니다.

【4】 L2TP 서버 주소
L2TP 서버의 경우 중국 방화벽서 IP를 차단하는 경우가 있어 이 경우 IP를 변경합니다.
IP 변경시 DNS 서버에서 변경된 IP를 등록해도 중국까지 전파 시간이 하루 정도 걸리므로 하루 정도 연결 안됩니다.

하지만 서버를 차단해도 1 ~ 2 대만 차단하므로 3 대의 서버 중 한 대 정도는 사용 가능하니 연결이 안되면 서버를 변경해 보십시오.


   *. 이 글 일부 또는 전부를 다른 사이트에서 인용해도 됩니다.
      글쓴 이 : (주)리눅스랩 대표 배철수

코리아브이피엔(CoreaVPN) by (주)리눅스랩(LinuxLab)
http://coreavpn.net E-mail : vpn@linuxlab.kr,   wechat : coreavpn
Tel : (한국)02-456-4551, 서울 광진구 아차산로 320 307호
